頑丈な中空回転テーブル

10+長年の経験

要求の厳しい産業用途を管理するために作られたヘビーデューティ中空回転テーブルは、強力で特殊な回転プラットフォームです。頑丈な構造により、大きな負荷や圧力に耐えることができます。テーブルの大きな回転面は中心軸の周りを移動し、さまざまな種類の作業に十分な領域を提供します。ワイヤ、パイプ、またはその他のコンポーネントをテーブルの中央を横切って便利に配線できる中央の開口部は、「中空」と呼ばれます。この設計により、構造の完全性とパフォーマンスを維持しながら、実用性と適応性が向上します。

機械加工、溶接、組み立て、マテリアルハンドリングなどは、これらの回転テーブルが優れた用途で使用されるいくつかの生産作業のうちのほんの一部にすぎません。これらは、正確な位置と重い重量を扱う能力が必要な状況で特に役立ちます。テーブルの中空構造により、ワイヤー、ホース、シャフトなどのユーティリティを中央の開口部に簡単に通すことができます。この機能により、他のシステムまたは手順とのシームレスな相互作用が保証されるため、一般的な運用効率と適応性が向上します。

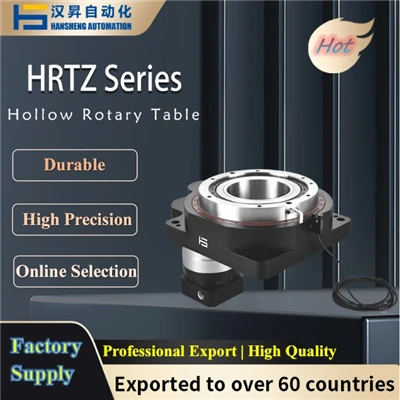

HRTZ-200 シリーズは、精密中空回転テーブルの製造を専門とするメーカー、Hansheng Automation によって提供されます。減速比20、25、35、50、100、200、250、350、500の強力中空円テーブルがこのシリーズに含まれています。これらのテーブルは、86 および 110 ステッピング モーター、および 750 ～ 1500 ワットの出力のサーボ モーターで動作するように作られています。回転テーブルはその適応性により、さまざまなシステムやアプリケーションにうまく組み込むことができます。

技術処理

Hansheng 中空回転プラットフォームのアルミニウム合金本体は、高精度 CNC 機械を使用して加工されており、すべての部品の正確性が保証されています。{0}歯車は研削と浸炭熱処理を行っております。加工後、グレード 5 の歯車精度と 58 ～ 62 HRC の表面硬度を達成できます。製品を組み立てた後、2回目の研削作業を実行し、端面の平行度および直角度が振れの痕跡内に近づくことを保証します。

高い配置リピート精度

当社では、組み立て時に生じる誤差を補うために、ギアの中心距離を調整できる設計を採用しています。 Hansheng 中空回転プラットフォームのギアの一部は精度レベルが 4 に達しており、中空の戻りが非常に小さくなります。繰り返し位置決めの精度は、10 秒角にも達します。その後のこと。

直接リンク: 設計時間を短縮します。

装置の機械アームと作業テーブルは、中空の回転テーブルのターンテーブルに直接取り付けることができます。ベルトプ​​ーリーや他の機械部品を使用する場合と比較して、機構設計、部品の配置、ベルトの状態変更に関連する工数と費用を削減できます。-

任意の配置のモーター、任意の比率をランダムに選択

Hansheng 中空回転プラットフォームは、フランジと入力シャフトの穴を変更することにより、柔軟なインターフェースのサイズ設定を可能にし、あらゆるメーカーのステッピング モーターやサーボ モーターの接続に使用できます。一般的な市場の速度比は非常に低いです。入力ギアと出力ギアの比率によって比率が決まります。私たちの組織は、同じ速度比でより優れたトルク容量を備えており、多段ギア トランスミッションの構築により、同じターンテーブル上で複数の速度比を実現しています。-

さまざまな作業環境に対応

Hansheng の設計では、中央に転倒防止安定リングを備え、クロス ローラー ベアリングを使用しています。-製品の使用中に発生する横方向の力を考慮しています。使用時の横方向の応力をより効果的にサポートします。当社は、側面取り付け、吊り上げ、および大きな転倒力の動作要件を考慮して、HRTZ シリーズの頑丈な中空回転プラットフォーム減速機を個別に設計しました。


選び方

選択の際は、次の情報を当社の技術営業チームに提供していただく必要があります。当社のエンジニアがお客様のニーズに基づいて適切なモデルを選択します。

(1) 負荷は何ですか?荷物のサイズと形状。

(2) ターンテーブルの材質: スチールまたはアルミニウム、または ________、外径=_______ mm、厚さ=_______ mm。

(3) ワークステーションは何台ありますか、またはそれらはどのように動作しますか。

(4) 1 回のトリップあたりの実行時間=回転時間 + 位置決め時間: ________ 秒=________+________ 秒;

(5) 治具重量: _________ kg/個、治具数量: _________ 個。

(6) お客様の端末に関する写真、図面、その他の情報について。

​​​​​​​

特定のアプリケーションや関連製品が必要な場合は、いつでもご連絡ください。当社の専任スタッフがいつでも喜んでお手伝いし、お客様のすべてのニーズが確実に満たされるよう専門的な技術指導とサポートを提供します。独自のセットアップを探している場合でも、困難な問題に取り組んでいる場合でも、当社はお客様の特定の作業環境に適したカスタマイズされたソリューションを提供することに大きな誇りを持っています。お客様のビジネスプロセスを最適化し、最大の成果を達成するために必要な専門知識と独自性を当社が提供できることをご存知でしょう。いつでもお気軽にお問い合わせください。あらゆる段階でお手伝いさせていただきます。
