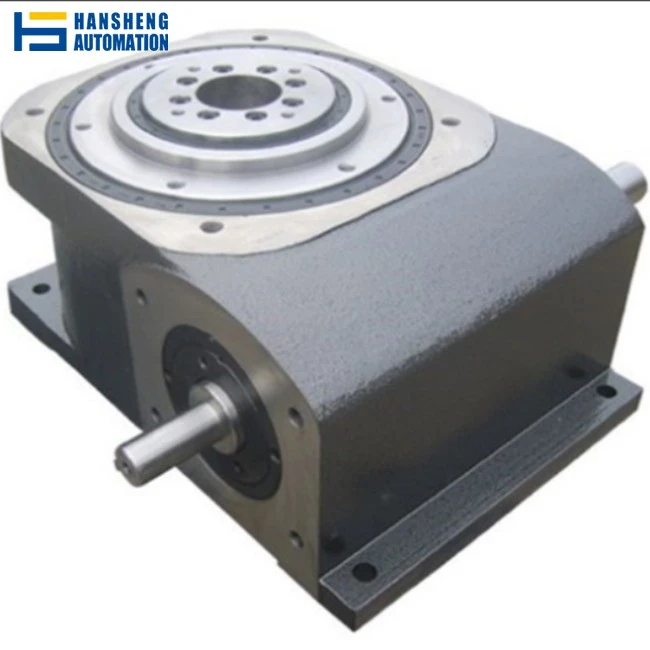

110DA シリーズ超薄型テーブルインデックスドライブは、高速で完璧な間欠動作制御の高精度自動機器です。特に、電子アセンブリ、包装機械、ロボットなど、高い再現性と速度が要求されるアプリケーションでは、この基本機器は自動生産ラインに不可欠です。

設置の柔軟性

110DA シリーズの超薄型設計は、-高速動作と高精度のアプリケーションに十分な強度を備えているだけでなく、自動化機器への簡単な設置にも十分な強度を備えています。{2}

カスタマイズ可能なオプション

カスタマイズの決定には、特定のアプリケーションの特別なニーズを満たすために特別に設計された取り付け穴や接続ポイントが含まれる場合があります。

高剛性設計

110DA シリーズの構造設計による優れた剛性は、高速動作時の安定性を維持し、振動を軽減します。-

複数の取り付けオプション

さまざまな用途基準に合わせて、垂直設置や水平設置など、いくつかの取り付けオプションがあります。

110DA drawing

110DA techinal parameters

弊社の Youtube プラットフォームにあるカムインデクサーに関するこのプレイリストに非常に興味を持っていたスペイン人の顧客がいて、ビデオを更新するたびに、そのビデオで使用されているカムインデックスドライブについて問い合わせに来てくれました。ある日、このビデオを更新すると、再び弊社に来て、ヒートシール機でこのモデルのインデックステーブルを使用できるかどうか尋ねられました。この顧客との慎重なコミュニケーションの後、弊社のビジネスチームは顧客のいくつかの作業条件を決定しました。顧客の要件は次のとおりです。

マシンタイム	4秒を実行します。ヒートシールを6秒間待ちます。
サポート寸法トレイ	800mmアップ
ホームポジション	センサー
力	AC3相200-240V、4P、0.4Kw
ワークステーション	4駅

お客様の機器のサンプル図面に基づいて、当社のエンジニアがこの製品図面を設計しました。下部のロータリードライブは 110DA シリーズロータリーカムインデクサーで、ヒートシールを実現するためにシリンダーやその他のコンポーネントと調整されています。ターンテーブルが停止するたびに、ヒートシールプラテンは数秒間押し下げられてから持ち上げられ、その後ターンテーブルは回転を続けます。-この正確な「スピン-スピン-ストップ-」プロセスがどのように機能するかご存知ですか?実際、によれば、カムインデクサーの動作原理、カムは顧客向けにカスタマイズされ、このカムの直線セグメントと曲線セグメントの長さが計算され、この長さに応じてターンテーブルの回転時間と停止時間を制御できます。したがって、カムの直線部分が針状ころ軸受と噛み合うとターンテーブルは数秒間停止し、曲線部分が針状ころ軸受と噛み合うとターンテーブルは数秒間回転します。
